高压连接器 O 型圈的气密检测

   在现代新能源汽车的制造过程中，线束就像连接各个部件的桥梁，它的质量好坏直接影响着汽车的整体性能和使用安全。而气密性检测是生产中保障线束质量的关键步骤，其主要目的是检查线束的密封性能，确保它在暴雨、沙尘等特殊环境下，内部气体不会泄漏，从而保证汽车的性能和安全性。本次要测试的产品就是高压连接器的 O 型圈。

本次测试产品

一、气密检测的标准与要求

按照行业里的通用标准，新能源汽车线束的气密检测得满足一定的压力和保压时间要求。就拿这次要测的高压连接器 0型圈来说:测试时的压力是 35Kpa，保压时间为 20 秒，测试时间 10 秒，而且泄漏量必须小于或等于60pa。这些参数的设定，能有效地评估线束的耐压能力和气密性，确保它在实际使用中不会因为泄漏而出现故障。

     二、气密检测的实施方法

1.定制模具与工装:新能源汽车的线束一般比较长，形状也不规则，所以在测试的时候，得用专门定制的测试模具或工装来固定它。这样能保证线束在测试过程中保持稳定，让测试结果更准确，同时也能提高测试效率。
     2.使用气密性测试仪:把要测试的线束放进定制的模具后，用优胜亿品牌 SC-P20 型号的气密仪给新能源汽车线束充气。这个测试仪里面有精密的压力传感器，能实时监测线束内部的气压变化，还会把这种变化转换成电信号记录下来并进行分析。
     3.数据分析与合格判定:根据测试仪记录的数据，能计算出线束的泄漏值。按照这次的测试要求(泄漏值不超过60pa)，来判断测试结果是否合格。

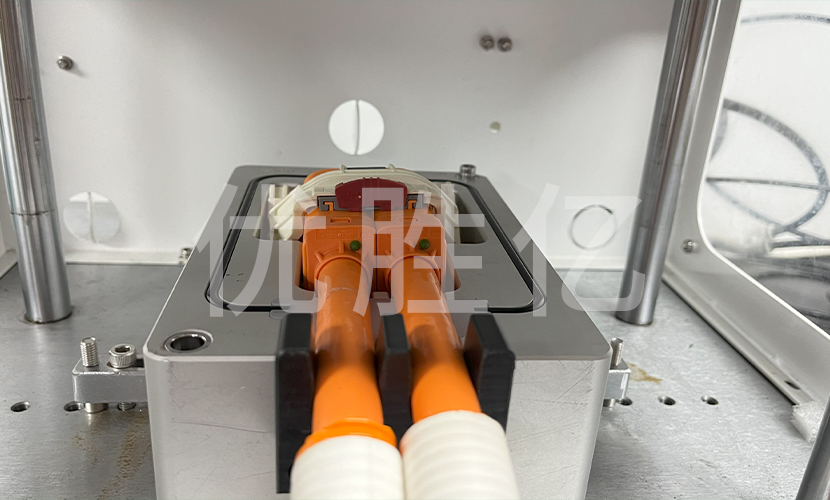

具体测试细节如下图：

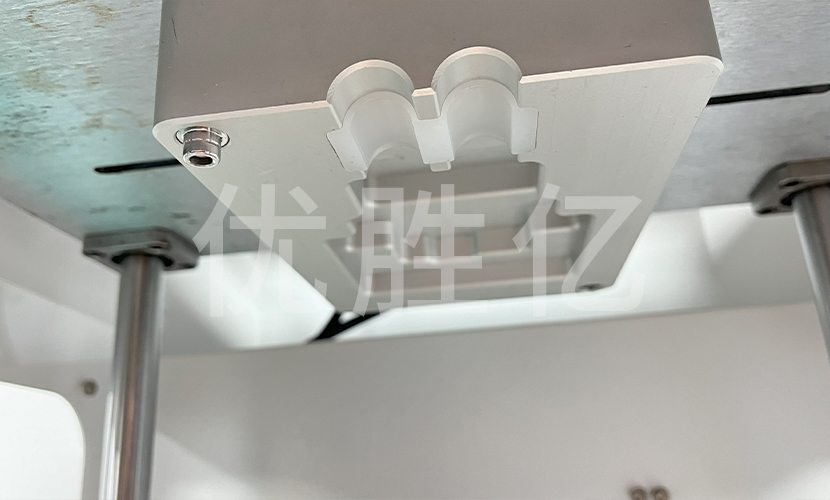

图2 治具上模

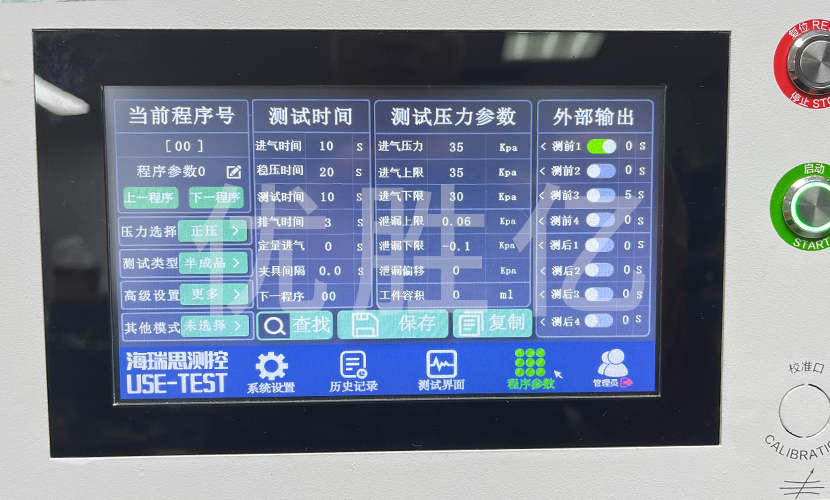

图3 测试数据

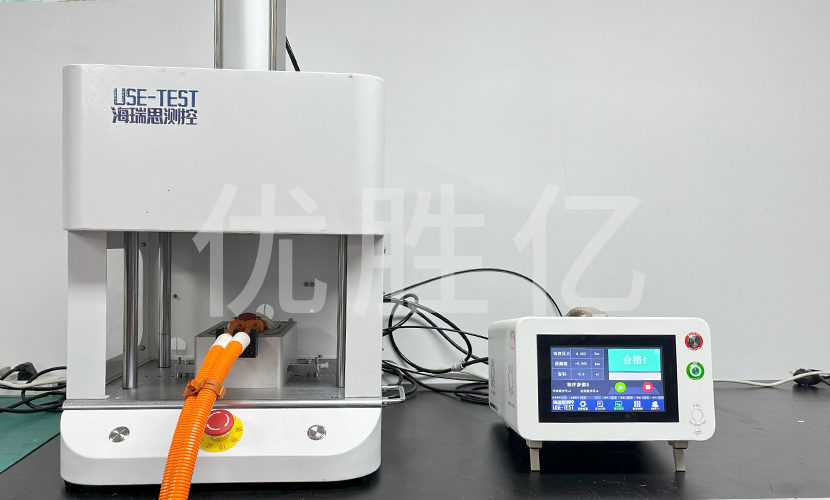

图4 测试工装+优胜亿SC-P20仪器

具体测试步骤请点击下方视频播放按钮查看
