待测产品为：车载摄像头线束，测试的位置是 SR尾部和塑胶件和金属接头的注塑结合处。如下图所示

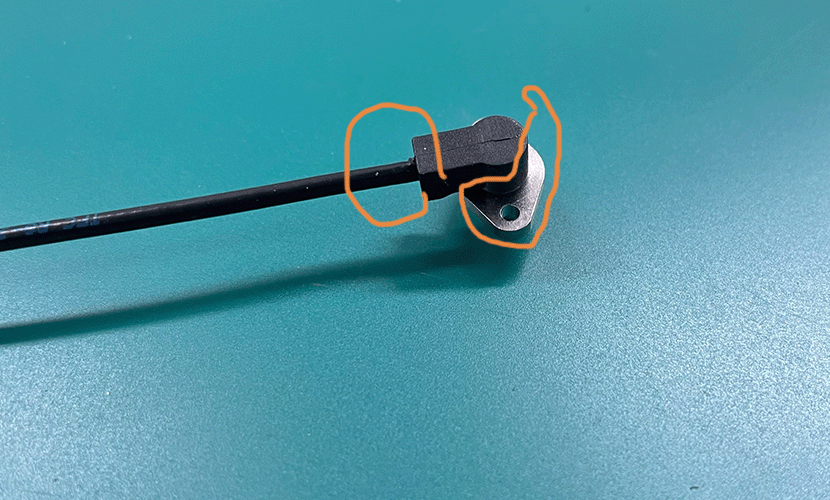

图1 待测产：车载摄像头线束

要测试这个线束，需要做一套气密测试模具，定位线束和密封。模具如下图所示

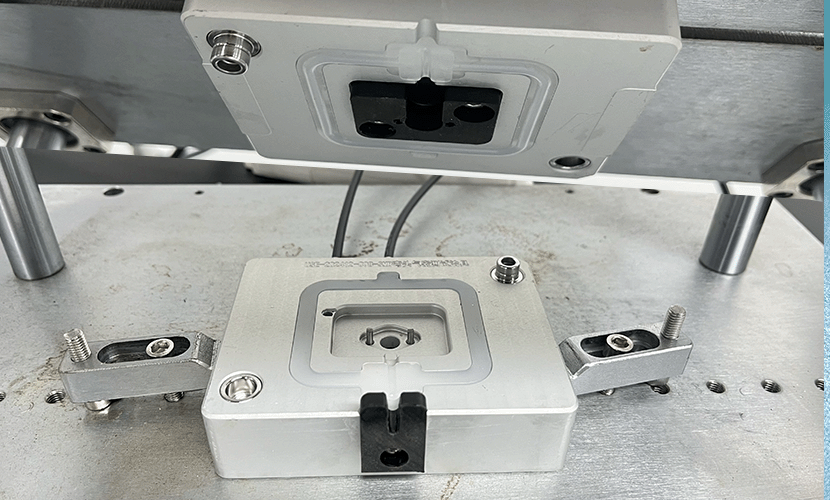

图2 测试上下模具

测试时，产品直接放在下模上，靠里面的2个销钉做定位，气缸动作，上模POM压着产品的头，模拟线束装在摄像头上。

然后从外侧进气，看气是否从线束里跑出来。

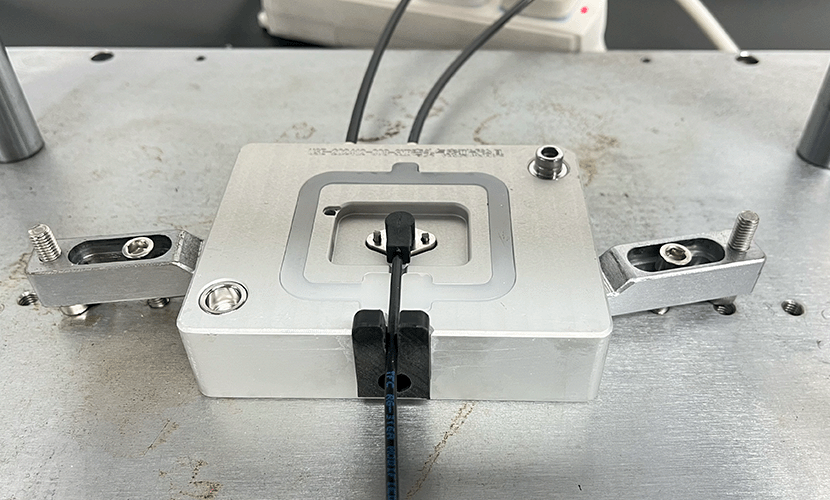

图3 待测产品放到下模，准备测试

整套气密性检测设备由 SC单通道系列仪器气密性检测仪和定制工装和定制模具组成，查看出货视频，请点击最下面的播放按钮

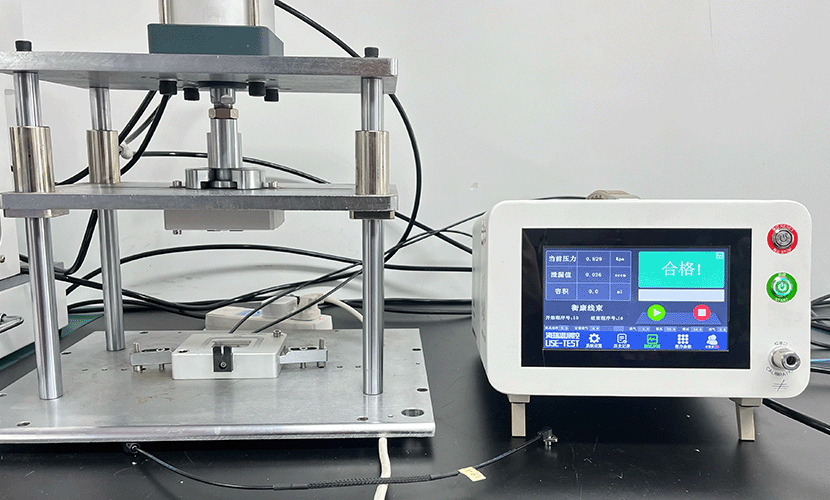

图4 1整套测试设备展示
