散热铝壳，要测的位置是整体压铸完成后，判断是否有沙眼和裂纹导致的泄漏，待测产品如下图所示。

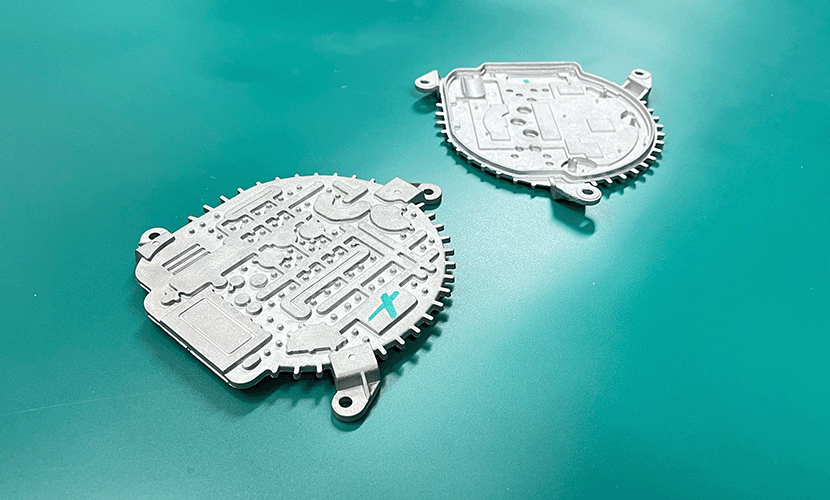

图1 待测产品：压铸件 外壳

要想测试这个产品，需要制作1套测试模具，测试仪器采用的是单通道差压式气密性检测仪，测试模具如下图所示

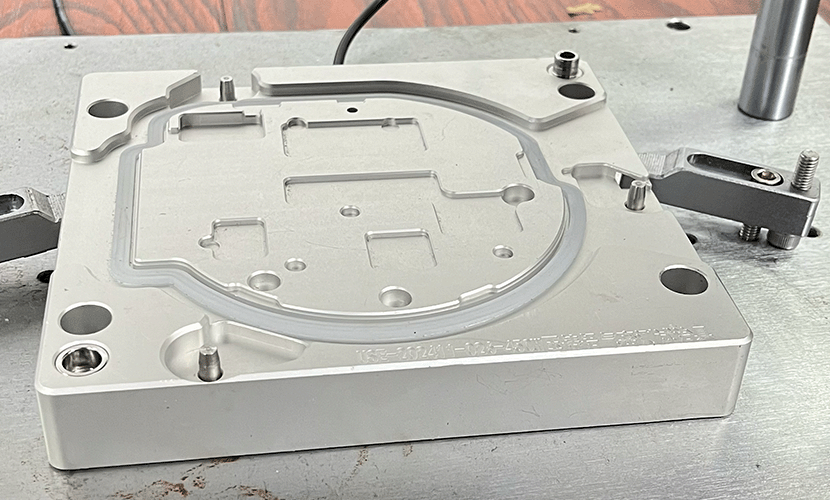

图2 压铸外壳 测试模具-下模

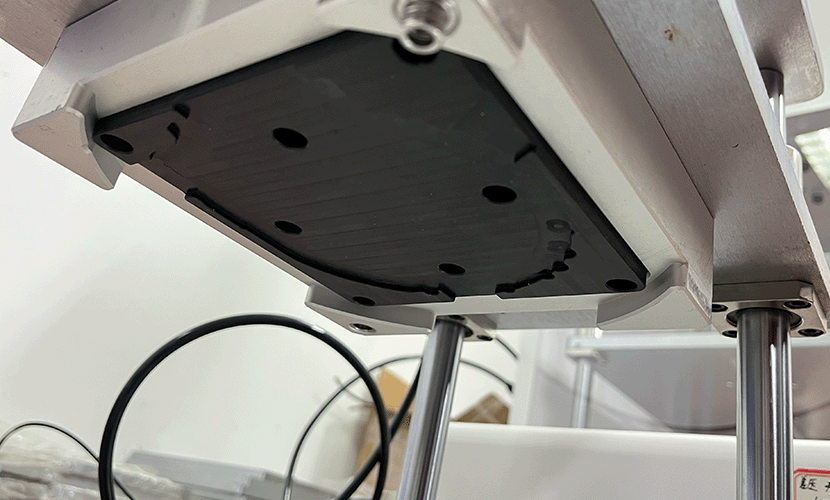

图3 压铸外壳 测试模具-上模

产品在测试时，首先由操作员放到下模上，下模有设计定位柱，只要放到位，就能确保产品能被正确密封和测试。

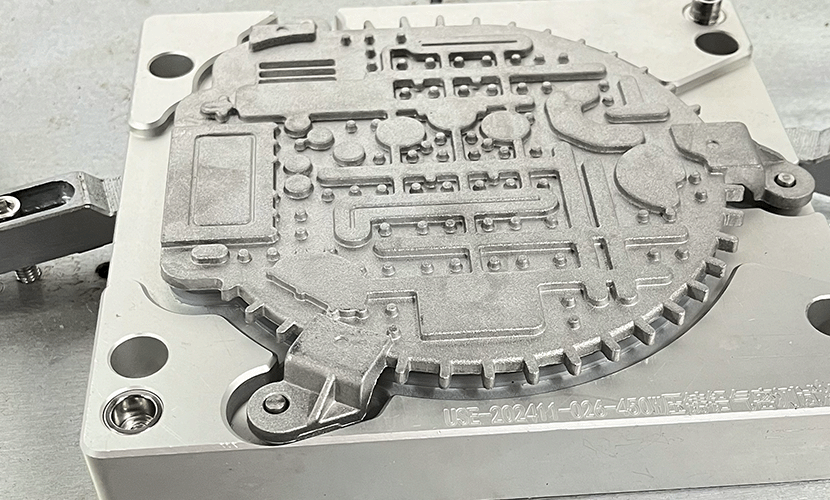

图4 产品放到模具后的状态

本次测试的程序如下如所示，采用半成品、正压的测试模式，具体时间参数和压力参数，如下图所示；

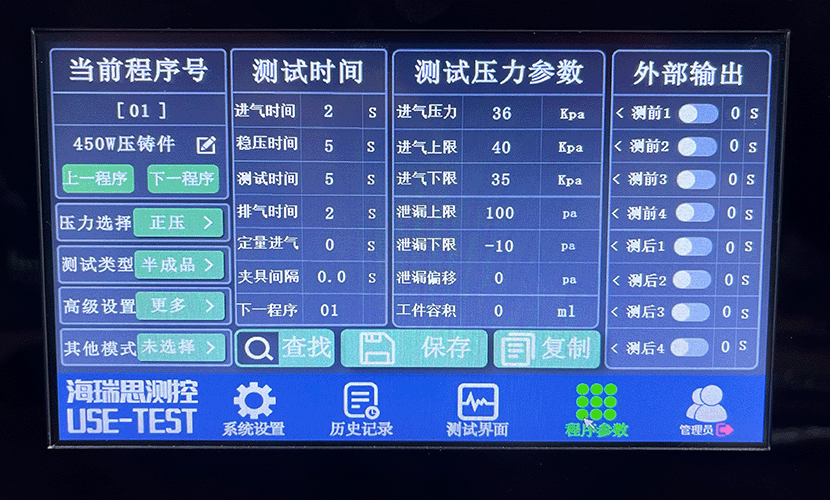

图5 测试程序参数参考

整体的测试系统由差压仪器SC-DP20 1台+定制检测工装和模具组成；具体产品图品如下图

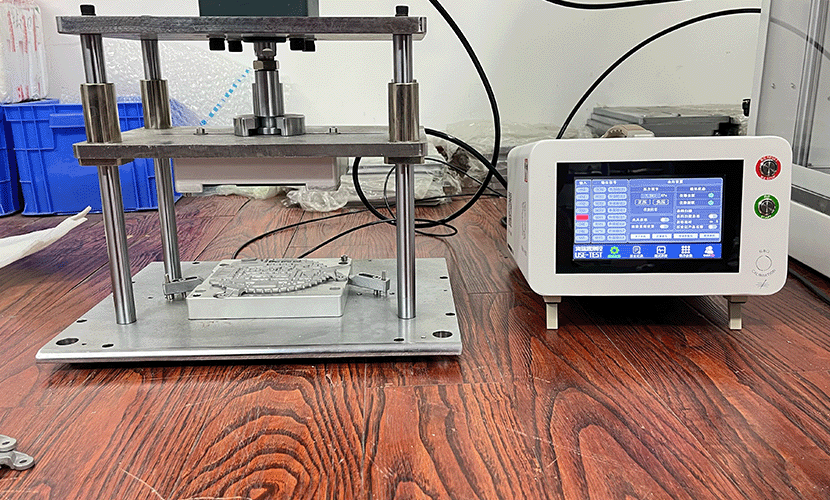

图6 整套测试系统

如果您觉得图片看的不直观，请点击下面的播放案例，查看出货调试视频
