今天要给您展示的，是一套控制器压铸铝的水冷管道，焊接后，测试其气密性。

下图是待测产品

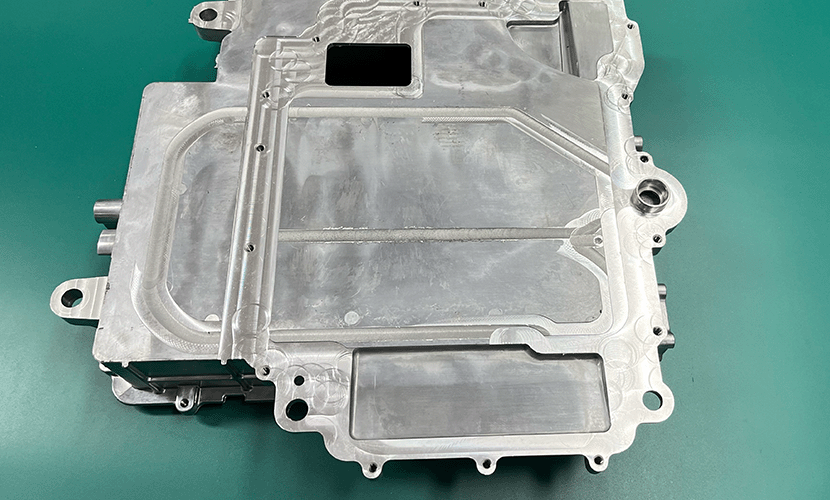

图1 待测产品

要测的位置，是摩擦焊接后，测试摩擦焊是否有焊缝导致漏气，水冷管道有2头，一头进水，一头出水。因此测试时，需要将其中一头堵起来，我们选用的封堵方式，是快速连接器。手动直接封堵，避免了夹具的外力，导致连接处有缝隙。

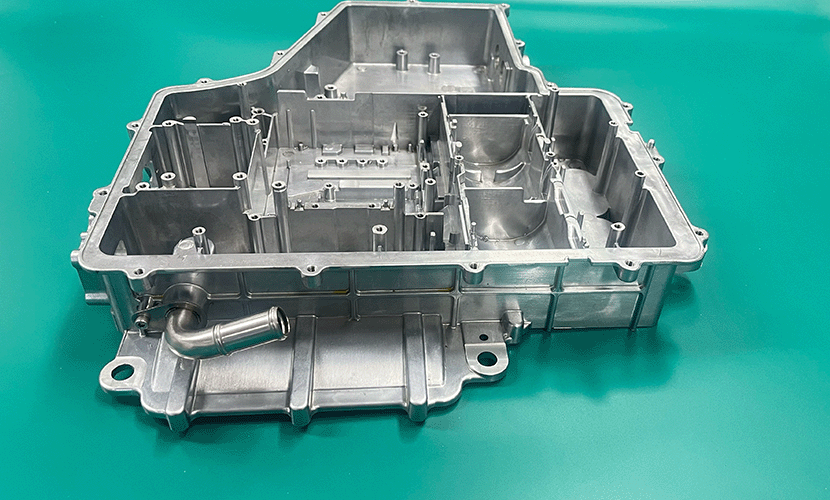

图2 待测产品

测试系统，采用的是差压检测仪+定制检测模具。模具如下图所示

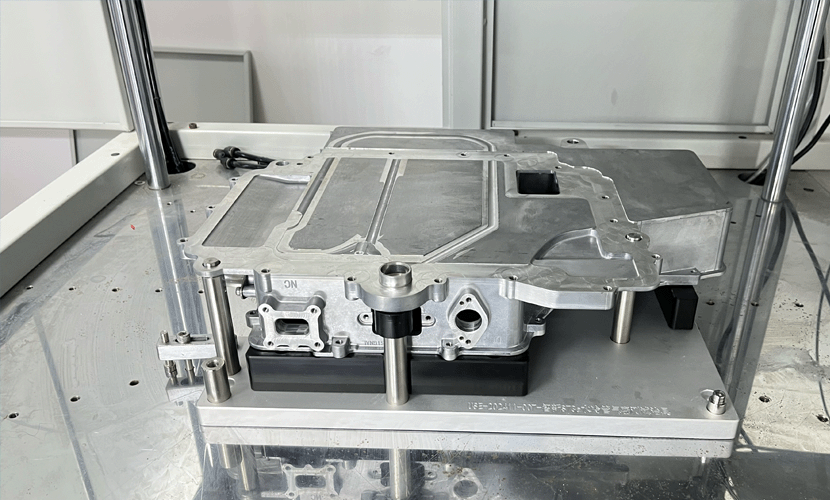

图3 测试下模

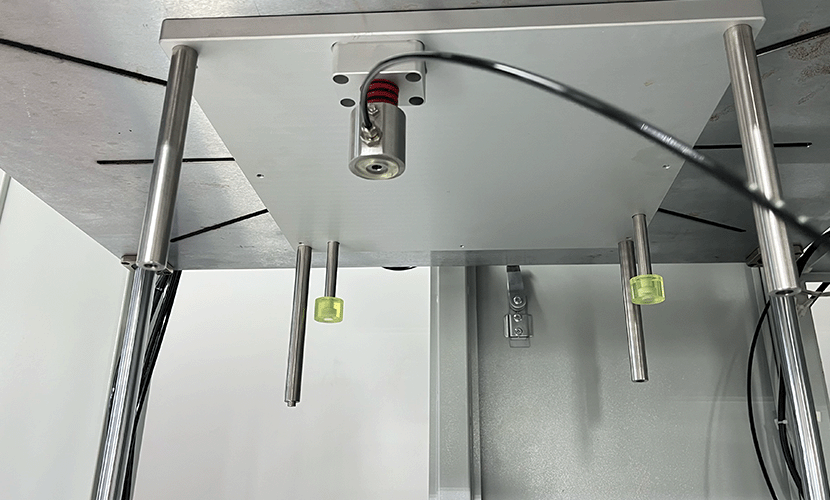

图4 测试上模

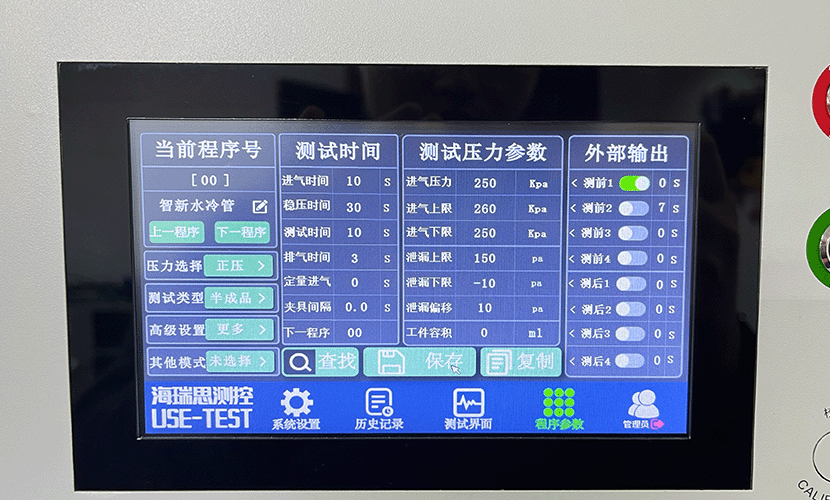

图5 测试程序参数

点击下图，观看实际演示视频，更多信息请咨询我们售前客服：成工 电话 134-8423-6615.
